कार्यात्मक सुरक्षा बौद्धिक पावर स्विचहरू द्रुत छन्

"-०“ भन्दा कमको पावर अन ढिलाइको साथ, IPS160HF र IPS161HF सुरक्षा ईमान्दारता स्तर (SIL) कक्षा applications अनुप्रयोगहरूमा इन्टरफेस प्रकार C र D का लागि मानकीकृत आवश्यकताहरू पूरा गर्दछ, "कम्पनीले जनाएको छ। उनीहरूले जटिल प्रतिरोधात्मक, क्यापेसिटिभ र आगमनात्मक भार ड्राइव गर्नेछन् जुन भुमिमा एक छेउमा जडित भल्भ, रिले र बत्तीहरूमा जडित छ ”।

इनपुट दायरा 8 - V०V छ, अधिकतम स्विच प्रतिरोध १२०mΩ हो, र वृद्धि र गिरावट २० times को प्रसारण ढिलाइको साथ १०µ हो।

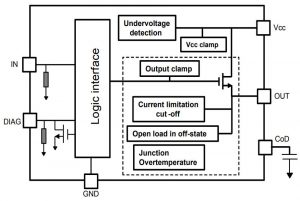

श्रृंखला स्विच एक एन-च्यानल मूसफेट हो, एक अन-बोर्ड चार्ज-पम्प द्वारा संचालित। IPS160HF मूल्याA्कन गरीएको छ 2.5A आउटपुट वर्तमान, र IPS161HF ०.A ए को लागी। दुबैले supply 65 सम्ममा लागू आपूर्ति भोल्टेजको सामना गर्न सक्दछ, र प्रेरक लोडहरू ह्यान्डल गर्न सक्रिय-क्ल्याम्प सर्किटरी एकीकृत गर्दछ।

बिल्ट-इन सेफगार्ड्सले ग्राउन्ड-डिस्कनेक्ट र Vcc- डिस्कनेक्ट, थर्मल शट-डाउन, अन्डर-भोल्टेज लक-आउट र सर्ट-सर्किट कट-ऑफ समावेश गर्दछ - यो कट-अफले ढिलाइ पछि कार्य गर्दछ, बाह्य कप्यासिटरको साथ प्रोग्राम गरिएको।

एक आम डायग्नोस्टिक खुला ड्रेन आउटपुट पिन अफ-स्टेट, ओभर-लोड कट अफ र थर्मल शट-डाउनमा खुला लोड रिपोर्ट गर्दछ।

खुला लोड संरक्षण, जसले चिप आउटपुट र लोड सर्किटको बिचमा टुक्रिएको तार पत्ता लगाउन सक्छ, Vcc रेखा र आउटपुट पिन बीच एक रेसिस्टर जडान गरेर सक्रिय गरिएको छ - डाटा पानामा सेक्शन .4..4 मा विस्तृत विवरण छ।

सुरक्षासँग सम्बन्धित अनुप्रयोगहरूको साथसाथै प्रयोग कारखाना स्वचालनमा पनि देखीन्छ: प्रक्रिया नियन्त्रण, पीएलसीहरू (प्रोग्राम योग्य तर्क नियन्त्रणकर्ता) र सीएनसी (कम्प्युटर नियन्त्रित) मेशिनहरू।

प्याकेजि एक PowerSSO12 सतह माउन्ट हो।
