Elektronik devre tasarımı ve uygulamasının karmaşık dünyasında, indüktörler önemli elemanlar olarak ortaya çıkar.Rolleri - özellikle devrenin kararlı işlemini korumak için parazit gürültüsü yoluyla eleme içinde - yadsınamaz.Buradaki spot ışığı, ortak mod indüktörlerinin ve diferansiyel mod indüktörlerinin kullanımı üzerine parlıyor, kritikliği keşiflerimizin bir konusu.Bu makale, devre tasarımı içindeki uygulamalarındaki nüanslı farklılıkları vurgulamanın yanı sıra, bu indüktörlerin temel ilkelerini ve fonksiyonel özelliklerini çözme sözü vermektedir.
Diferansiyel mod indüktörleri, devre tasarımı alanında yeri doldurulamaz bir nokta iddia eder, birincil işlevleri diferansiyel mod parazitinin bastırılmasıdır.Sıklıkla elektromanyetik alanların devre çizgileri üzerindeki etkisi tarafından doğan bu tür parazit, diferansiyel modu akımını üretir.Bu da, yükün normal çalışmasını tehlikeye atar.Bir diferansiyel mod indüktörünün devreye stratejik dahil edilmesi, bu parazit tipinin etkili bir şekilde ortadan kaldırılmasını vaat eder.Diferansiyel mod yüksek frekanslı gürültünün sonraki devrelere infiltrasyonuna karşı bir engel görevi görür.Özünde, diferansiyel mod indüktörlerinin varlığı, göz korkutucu bir elektromanyetik ortamın ortasında bile devrenin istikrarlı performansını garanti eder - vazgeçilmez değerlerinin bir kanıtı.

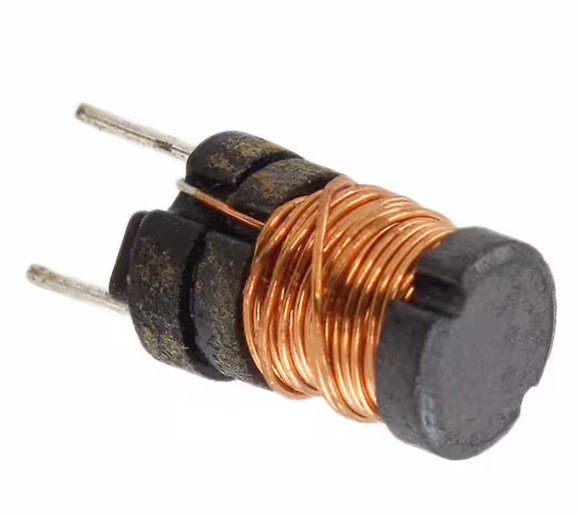

Yapısal olarak, diferansiyel mod indüktör, kendisini tek yönlü bir demir çekirdeğe titizlikle saran, iki pim içeren tekil bir bobin olarak sunar.Bu tasarım, diğer devre yönlerini minimal olarak etkilerken, sadece diferansiyel mod akımını baskılamaya odaklanarak diferansiyel mod parazitine karşı koyma verimliliğini keskinleştirir.
Buna karşılık, ortak mod indüktörler ortak mod parazitine karşı savaşta merkez sahne alırlar.Bu parazit, devre izleri ve zemin arasında ortak mod akımları üreten elektromanyetik alanlardan kaynaklanır, bu da yük boyunca diferansiyel mod voltajlarına ve dolayısıyla devre performansını bozar.Ortak mod indüktörlerinin dağıtılması, ortak mod parazitinin yayılma yoluna karşı bir abluka görevi görür ve devre üzerindeki olumsuz etkilerini hafifletir.İki bobin seti ile karakterize edilir - sırayla, çaplar ve aynı demir çekirdeğe zıt yönlerde sarılmak, dört pine sahip, bu tasarım, ortak mod indüktörünün, diferansiyel mod sinyalini korurken ortak mod akımı geçişini önlemesini sağlar vedevrenin kesintisiz çalışması.
Özünde, indüktörler elektromanyetik enerjiyi istifleyerek, alternatif akımı endüktans büyüklükleriyle doğru orantılı olarak engelleme yetenekleri.Sabit bir AC frekansı ile, daha büyük bir endüktans AC akımına karşı daha yüksek bir dirençle eşittir.Dahası, bir indüktörün alternatif akıma karşı direnci, alternatif akımın frekansı ile yükselir.Bu indüktör özelliği, devre içindeki yüksek frekanslı gürültüyü filtrelemede çok önemlidir, DC akım geçişine sorunsuz bir şekilde izin verir ve devre stabilitesi ve parazit baskılamasındaki önemli rolünün altını çizer.
