Elektronik bileşenler dünyasında, renk halkası dirençleri vazgeçilmez bir konuma sahiptir.Dirençin yüzeyinde belirli bir renkteki bir halkayı boyayarak dirençin direnç değerini sezgisel bir şekilde işaretlerler.Bu tasarım başlangıçta tanımlama sürecini basitleştirmek ve teknisyenlerin, özellikle devre tasarımı veya onarımı yaparken dirençleri hızlı bir şekilde tanımlamasına ve seçmelerine yardımcı olmak için tasarlanmıştır.Modern elektronik teknolojinin geliştirilmesi, dirençlerin formlarını ve üretim tekniklerini giderek çeşitlendirilmiş olsa da, renk halkası dirençleri, sezgisellikleri, elektronik ölçüm araçları ve diğer elektronik ekipmanlar gibi birçok uygulama senaryosunda hala önemli bir rol oynamaktadır.kolaylık.Rol.Bununla birlikte, nispeten büyük boyutu, uygulamasını bir dereceye kadar yüksek entegre devrelerde sınırlar.
Dirençler dünyasında, yapıldıkları malzemeye dayanan birkaç ana direnç türü vardır.İlk olarak, karbon film dirençleri, karbon bir porselen çubuk veya tüp üzerine biriktirmek için yüksek sıcaklık ve vakum koşulları altında gaz halindeki hidrokarbonları ayrıştırır, böylece kristalize bir karbon filmi oluşturur.Karbon filminin kalınlığını değiştirerek veya karbon filminin uzunluğunu çentikle ayarlayarak, farklı direnç değerleri için gereksinimler elde edilebilir.Ek olarak, karbon filmini harici hasardan korumak için, dış tabakası genellikle sızdırmazlık için epoksi reçinesi ile kaplanır.Karbon film dirençleri, düşük üretim maliyetleri nedeniyle çeşitli devrelerde yaygın olarak kullanılmaktadır.
Metal film dirençleri farklı bir teknik yol alır.Bir alaşımı (nikel-krom alaşımı gibi) bir vakum ortamında ısıtmak, porselen çubuğun yüzeyinde buharlaşmasına ve iletken bir metal film oluşturmasına neden olur.Grooves çentikleri veya metal filmin kalınlığını değiştirerek, direnç de tam olarak kontrol edilebilir.Karbon film dirençleriyle karşılaştırıldığında, metal film dirençleri daha küçük boyut, daha yüksek doğruluk, daha düşük gürültü ve daha iyi stabilite avantajlarına sahiptir, bu da onları yüksek doğruluk ve stabilite gerektiren uygulamalarda daha popüler hale getirir.
Karbon dirençleri, karbon siyahı, reçine ve kil gibi malzemeler karıştırılarak ve daha sonra bunlara basarak ve ısı ile muamele edilerek yapılır.Direnci, direnç yüzeyine boyanmış renkli bir halka ile de temsil edilir.Bu tür bir direnç basit ve dayanıklıdır, özellikle yüksek hassasiyet gerektirmeyen durumlar için uygundur.

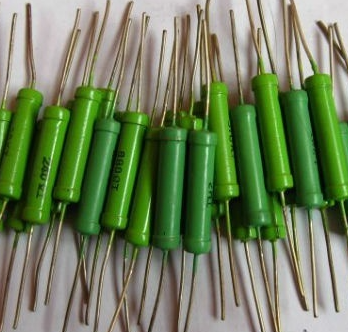

Telli dirençler ve teller potansiyometreleri başka bir yüksek hassasiyetli çözümü temsil eder.Telwound dirençleri, bir seramik iskeletin etrafında sarma direnç teli (Constantan, manganez bakır veya nikel-krom alaşımı gibi) ile yapılır ve sabit ve değişken tiplere bölünebilir.Yüksek hassasiyet, iyi stabilite ve mükemmel ısı direnci ile karakterizedir.Özellikle yüksek hassasiyet ve stabilite gerektiren durumlar için uygundurlar.Dövme potansiyometreleri, ayarlanabilir direnç işlevini sağlamak için bu temelde kayar kollar ve fırçalar ekler.Yüksek hassasiyet, iyi stabilite ve küçük sıcaklık katsayısı avantajlarına sahiptirler ve yüksek performanslı elektronik ekipmanlarda vazgeçilmezdirler.Bileşenlerden biri.
Genel olarak, direnç malzemesi ve üretim süreci seçimi doğrudan dirençin performansı ve uygulama aralığı ile ilişkilidir.İster karbon filmi, metal film, karbon veya tel yara olsun, dirençin her malzemesinin kendine özgü özellikleri ve uygulanabilir senaryoları vardır.Elektronik devreler tasarlarken, mühendislerin devre performansını ve güvenilirliğini sağlamak için belirli uygulama gereksinimlerine göre uygun direnç türünü dikkatlice seçmeleri gerekir.
